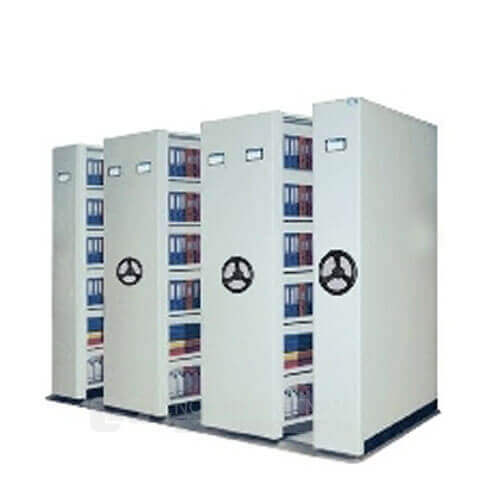

Tủ tài liệu MCF1

Tủ tài liệu MCF1 tủ hồ sơ di động điều khiển chuyển động bằng cơ cấu ray và bánh xe. Mỗi tủ gồm 2 dãy dãy cơ bản và dãy nối tiếp . Mỗi dãy cơ bản có 1 khóa hãm để cố định khoang ở vị trí yêu cầu.

Giá sắt tay quay để hồ sơ lắp ghép 4 khoang, 1 khoang cố định + 3 khoang di động

Vật liệu chính: Giá được chế tạo bằng vật liệu thép cán nguội chất lượng cao, đáp ứng các yêu cầu của tiêu chuẩn JIS G3141

Toàn bộ giá được sơn tĩnh điện màu ghi sần. Công nghệ sơn tĩnh điện, độ dầy màng sơn từ 60-80 microns.

Kích thước mỗi dòng có 2 cột: Cao 2115 x Dài 2140 x sâu 665

Kích thước sau khi lắp lên tổng thể của mỗi bộ hoàn thiện trên 1 hệ thống

Dãy cơ bản có:

• Giá đơn cố định cơ bản: Số lượng = 01; (2 cột) Cao 2115 x Dài 2140 x sâu 340
• Giá đơn di động cơ bản: Số lượng = 01 (2 cột) Cao 2115 x Dài 2140 x sâu 340
• Giá kép di động cơ bản: Số lượng = 07. (2 cột) Cao 2115 x Dài 2140 x sâu 665
• Giá sắt tay quay để hồ sơ lắp ghép 2 khoang 6 đợt

Mẫu thiết kế giá hoàn chỉnh phải được thử nghiệm vận hành di chuyển qua lại, liên tục trong điều kiện được chất tải đủ 80kg/mặt giá, cho toàn bộ các tấm mặt ngăn giá.

Đảm bảo:

• Hệ thống giá không có sự biến dạng thay đổi về kết cấu
• Không phát sinh tiếng động lạ khi vận hành,
• Tấm mặt ngăn giá võng không quá 5mm;
• Khung đế tải di động võng không quá 5mm;
• Dãy giá nghiêng theo các chiều không quá 2°
